P3 系列膜片壓力表

規格：

單位：P3系列膜片式壓力表

瀏覽次數：4833

性能標簽：

P3 系列膜片壓力表, 壓力范圍0 - 40 mbar ~ 0 – 25,000 mbar

產品詳細描述

描述

P3 系列壓力表有一個膜片壓力傳感元件。
附著到膜片上的桿桿移動刻度盤上的指針。
接觸介質部件也可用不銹鋼。

應用

用于工業液態和氣態介質的壓力測量。有開口法蘭時，甚至可以測量結晶時和高粘度的介質。

標準型

刻度盤尺寸： 100, 160 mm
壓力范圍 (EN 837-3/5) ： 0 - 40 mbar ~0 – 25,000 mbar
過壓安全性： 1.3 倍滿刻度

材料

刻度盤和指針： 鋁
外殼 ：不銹鋼 AISI 304 (1.4301)
接觸介質部件：不銹鋼 AISI 316Ti (1.4571)
窗口： 安全玻璃
密封： FPM (Viton)
溫度：介質（不銹鋼型) -20°C ~ +100°C；調節溫度 +20°C
溫度偏差： < 1.6% 滿刻度/20°C
精度 (EN 837-3/6)： 1.6 級
過程連接 (EN 837-3/7.3)： NG 100 1/2” BSP外螺紋， NG 160 1/2” BSP外螺紋.
防護等級(EN 60529) ：IP 54 及更高
重量： 約 1.0 - 7.5 kg 依賴于型號

可選

材料

接觸介質部件： 耐熱鋼材
法蘭涂層： 按要求提供
窗口： 儀表用玻璃塑料, 丙酸玻璃
填充液： 甘油  > 40 mbar (僅適用于 2.5 級)
節流閥： 節流螺桿
特殊連接： 法蘭符合DIN/ANSI
特殊材料： 外殼, 指針和內部零部件
過壓安全性： 10x FS (最大 40bar)
特殊刻度： 按要求提供

其它可選

可調指針, 最大指針, 無硅, 氧氣清潔, 特殊安裝, 差壓


底部連接, 法蘭ø100 / 160

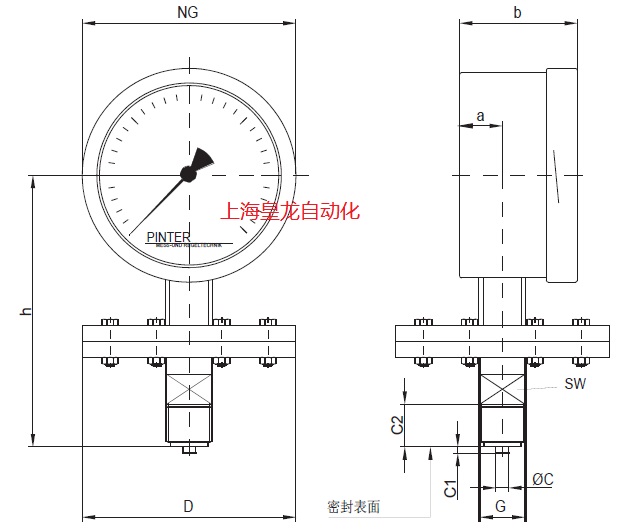

尺寸
